1、滾刀刀桿Φ22、Φ27、Φ32刀桿各一套；
2、標準掛輪1套；
3、專用工件1套；
4、防濺防護罩；
5、冷卻油箱；

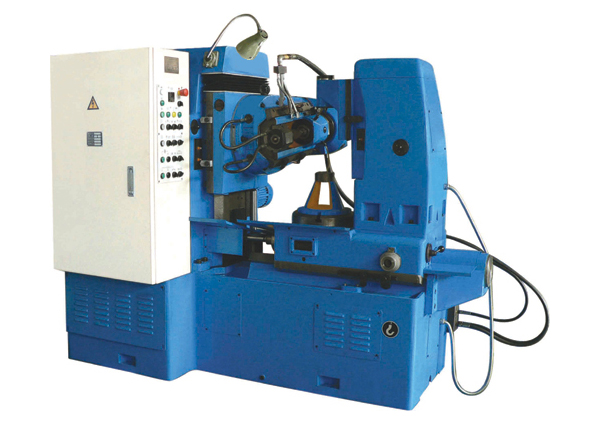

產品特點
1、能加工直齒/斜齒和8齒以上的短花鍵，床身加重設計，剛性更高，工作精度穩定；
2、加工齒輪時，可按順銑或逆銑方式工作，可實現一次方框循環（自動進退刀）；
3、機床設有安全裝置，可自動停機；
4、配備自動潤滑裝置，機床保養省事省力更方便；
5、調整簡單，適合成批生產一人多機操作；
6、本機床能承受重負荷強力切削和高速滾齒。
7、采用液壓和電氣聯控，電氣為PLC可編程序控制，可靠性高，故障率低。
主要技術參數
| 項目 | Description | 單位 | 參數 |
| 工件最大直徑 | Max. diameter of workpiece | mm | 200 |
| 最大模數 | Max. module | mm | 6 |
| 最大螺旋角 | Max. helix angle | ° | ±45 |
| 工作臺最高轉速 | Max speed of worktable | r/min | 16/32 |
| 滾刀主軸最高轉速 | Speed of spindle | rpm | 500 |
| 軸向快速速度（Z） | Z axis rapid feed rate | mm/min | 550 |
| 刀具中心至工作臺中心距離 | Distance from the hob center to worktable center | mm | 30-175 |
| 刀具中心至工作臺面距離 | Distance from the hob center to worktable surface | mm | 260—430 |
| 最大裝刀（直徑×長度） | Maxsize of hob D×L | mm | 160 ×200 |
| 滾刀移位行程 | Hob shifting distance | mm | 90 |
| 主電機功率 | Main motor power | kw | 5.5 |
| 電機總?cè)萘?/td> | Total mtor power | KW | 9 |
| 外形尺寸(長×寬×高) | Overall dimension (L×W×H) | cm | 230*180*170 |
| 毛重 | Net weight/gross weight | kg | 4800 |
